熱力管道套筒補償器的工作原理熱力管道補償器作為煉油廠的大型工藝管道及設備的熱應力補償元件,隨著人們對補償器認識的增強,使得它們的結構及性能也有很大的改進,應用也更加合理。

套筒補償器的型式進展是與密封材料、補償器性能進展密切相關的。1從結構上分類普通型，上世紀六十年代就采用此結構。這時套筒補償器的基本形式，以后很多型式都是改變密封材料后在這種形式上發展起來的。雙向補償，在普通型的外套管兩個方向均有伸縮芯管，補償量為普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。消除介質壓力對固定支座軸向力的套管補償器　 為與普通補償器相區別，這類補償器常在“套筒”前冠以“平衡式”“壓力平衡式”“無推力”等定詞，其結構型式從消除介質軸向力的原理上分為旁通式和活塞平衡式及平衡轉角式三種。

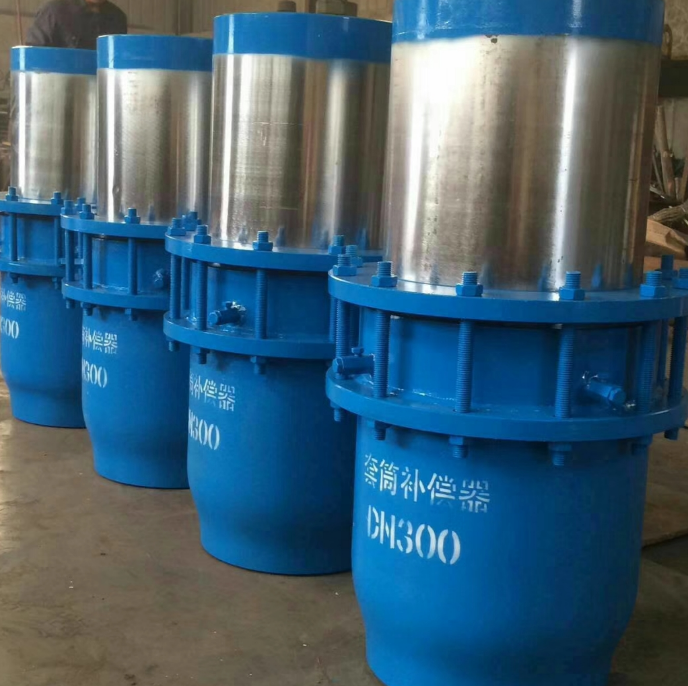

套筒補償器的工作原理：套管補償器主要由套管（芯管）、殼體、密封材料等組成，用于補償管道的軸向膨脹和任何角度的軸向旋轉。它具有體積小、補償量大的特點。適用于熱水、蒸汽、油等介質。熱膨脹補償可通過滑動套筒和外套來實現。
